ARNO AKB

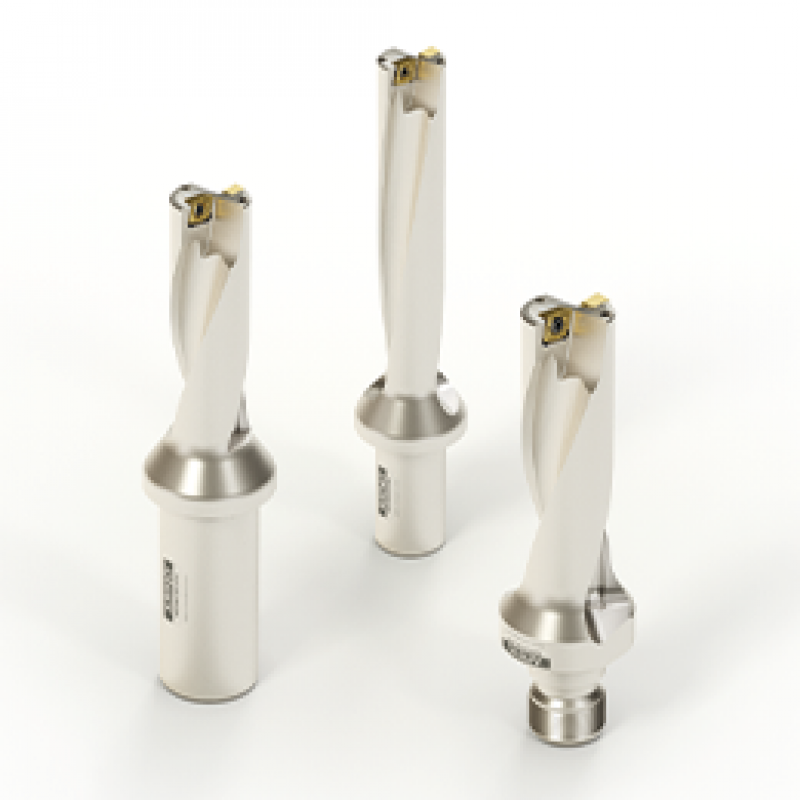

AKB – Major Series
Flexibilní a extrémně robustní systém pro vrtání až do 5 x D
Kromě stability jsou silnými stránkami systému AKB také kvalita výsledků, manipulace a všestrannost:
Pozitivní geometrie nezanechává na obrobku žádné stopy po zpětném pohybu.
Vyměnitelné břitové destičky se čtyřmi účinnými drážkami jsou shodné na vnitřní i vnější straně – praktická vlastnost při montáži.
Šrouby Torx Plus® zajišťují stabilní, bezpečné a pevné usazení břitových destiček.
A čtyři geometrie vyměnitelných břitových destiček činí tento systém ideálním pro širokou škálu aplikací s různými posuvy.
AKB – Major Series
Flexible and enormously robust for drillingup to 5 x D
Besides its stability, the quality of the results, its handling and versatility of the AKB are its
strong features: The positive drift leaves no retraction marks on the workpiece. The indexable inserts with four efficient flutes are identical on the inside and outside – a practical feature when fitting. Torx Plus® screws ensure the inserts have a stable, secure and solid
seat. And the four indexable insert geometries makes this system ideal for a wide range of applications at different feed rates.
Obecné informace
Vnitřní chlazení
Využití všech 4 hran VBD pro snížení nákladů na jeden otvor
Vysoká spolehlivost procesu dokonce i pro přerušené řezy
Vrtání do konkávních tvarů, plných obrobků a vrtání skříní.
Vysoká bezpečnost procesu díky velmi houževnatým destičkám
Vysoká produktivita díky vysokému posuvu
Poniklovaný a leštěný povrch pro lepší odvod třísky
Vylepšený výběh do plochého místa
General information
Coolant through
Use 4 edges per insert
for reduced costs per hole
High process reliability
even for interrupted cuts
Drilling into concave shapes,
stacked work pieces and packet drilling
High process security
due to very strong inserts
High productivity
due to high feed rate potential
Nickel plated and polished surface
for better swarf evacuation
Improved run-out into the location flat
Výběr nástrojů
Hloubka vrtání 2xD und 3xD:
ø 14 – ø 30 mm
Přírůstek: 0,5 mm
ø 30 – ø 55 mm
Přírůstek: 1,0 mm
Hloubka vrtání 5 x D:
ø 17 – ø 35 mm
Přírůstek: 1,0 mm
Geometrie
- BS: dokončovací geometrie
- BM: geometrie pro střední obrábění
- BR: geometrie pro hrubování
- BAL: hliníkové a neželezné materiály
Tool selection
Drilling depth 2xD und 3xD:
ø 14 – ø 30 mm
Increments: 0,5 mm
Drilling depth 5 x D:
ø 17 – ø 35 mm
Increments: 1,0 mm
Geometries
- BS: Finishing geometry
- BM: Geometry for medium machining
- BR: Roughing geometry
- BAL: Aluminum and non-ferrous materials
Odkaz zde:
ARNO AKB
Sorty
AP5030
PVD-vícevrstvý povlak, substrát + TiAlN, tvrdá univerzální sorta, ISO P30 - P35. Hlavní oblastí použití je vrtání oceli, ale je také vhodné pro nerezovou ocel. Může být použit také pro přerušené řezy.
AK5020
PVD-vícevrstvý povlak, substrát + TiAlN
Hlavní sorta pro vrtání odlitků. Extrémní výkon díky kombinaci jemného jemnozrného substrátu a povlaku. Pro použití se středními řeznými rychlostmi za normálních a stabilních podmínek.
AK1010
(nepovlakovaný)
Hlavní sorta pro vrtání GG litiny, hliníku, slitin hliníku, mědi a slitin mědi, bronzu a mosazi při středních rychlostech a za dobrých řezných podmínek.
Grades
AP50300
PVD-Multilayer coating, Substrate + TiAlN
A tough universal grade in the P30 – P35 ISO range. Main application area is drilling steel but also suitable for stainless steel. Can also be used for interrupted cuts.
AK5020
PVD-Multilayer coating, Substrate + TiAlN
Main grade for drilling cast materials. Extreme performance due to combination of fine grain substrate and coating. For use with medium cutting speeds under normal to stable machine conditions.
AK1010
(uncoated)
The main grade for drilling GG cast iron, aluminum, aluminum alloys, copper and copper alloys as well as bronze and brass at medium speeds and in good machine conditions.
