SA upichování
Upichovací systém pro upichování až do 140 mm.
Obecné informace

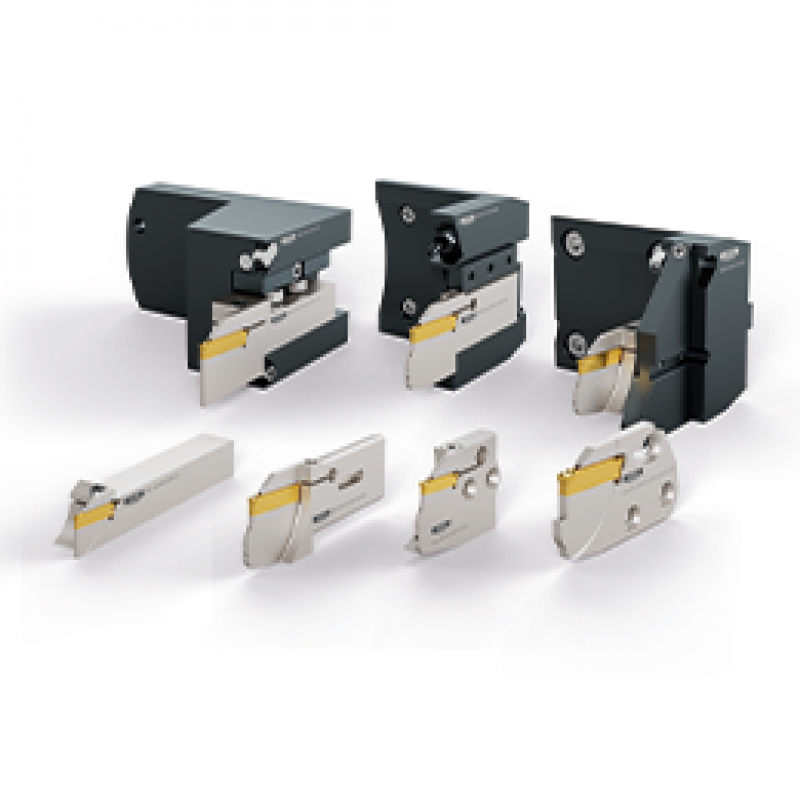

Cenově efektivní řešení pro radiální zapichování a upichování až do průměru 140 mm. Monolitní držák "SA" se používá s oboustrannými destičkami SA16, SA17, SA24, SA35 a SA40 v šířkách 1,5 mm až 10 mm.
Poznejte speciální ARNO-ACS chladicí systém ® pro SA – upichování. Speciální chladící systém zajišťuje, že proud směřuje pod třísky a tím značně zvyšuje životnost nástroje. Přes druhou chladící trysku se další chladicí kapalina dostane přímo na boční stranu nástroje.
General information
The cost effective solution for radial grooving as well as parting off up to 140mm in diameter. The monoblock holder "SA" is being used with the double sided inserts SA16, SA17, SA24, SA35 and SA40 in 1.5mm - 10mm widths.
Get to know the special ARNO-ACS cooling system® for SA - parting off. The Special coolant System ensures the flow is directed under the swarf and thereby improves tool life considerably. Through a second coolant jet additional coolant gets right on the tool flank.
Detaily
- Monolitní provedení (robustní, snadná manipulace – jediný náhradní díl)
- Držák s ACS pro automatické soustružení
- SA moduly
- SA planžety a upínací bloky
- ARNO-ACS chladící systém®
- Aktivní upnutí VBD
- Držák s vnitřním zámkem z vrchu a zespodu
- Přesné polohování VBD s fixním dorazem (není možné vytažení VBD)
- Oboustrané VBD
- K dispozici je broušená geometrie z hlíníku
- Nákladově efektivní a optimalizované upichování pomocí stanovených geometrii
Details
- Monoblock execution (robust, easy handling - only 1 spare part)
- Holder with ACS for auto lathe machining
- SA Modules
- SA Blades and clamping blocks
- ARNO-ACS cooling system®
- Active insert clamping
- Holder with insert locking from top and bottom
- Exact insert positioning with fix stop (no pull out of the insert possible)
- Double sided inserts
- Ground aluminum geometry available
- Cost effective and optimized parting off through designated geometries
Odkaz zde:
Upichovací systém ARNO SA
Utvařeče:
F1:
- Velmi měkká geometrie břitu s nízkými řeznými silami
- Pro nízkopevnostní a středněpevnostní materiály
- Slabý nárůst sklonu okrajů
- Vhodné pro komponenty s tenkými stěnami
T1:
- Vynikající kontrola odvodu třísky a tvoření třísky
- Pro ocel a nerezovou ocel
- Univerzální geometrie
- Vhodné pro tenkostěnné součástky
S1:
- Jemná (hladká) geometrie řezu
- Speciálně vyvinuto pro nerezovou ocel
- Řešení problému pro obrábění oceli
M1:
- Geometrie s malou negativní fazetkou
- Pro středněpevnostní a vysokopevnostní materiály
- Univerzální sorta pro ocel (také pro nerezovou ocel a lité materiály)
- Jasná volba za dokonalých podmínek pro řezání
ALU:
- Geometrie s ostrou hranou
- Nejlepší volba pro hliník a neželezné materiály
- Obvodově broušená VBD
- Vysoce pozitivní geometrie
- Leštěné lamače třísek
Chipbreaker
F1:
- Very soft cutting geometry with low cutting forces
- For low to medium strength materials
- Low build-up edge tendency
- Suitable for thin walled components
T1:
- Excellent swarf control and chip formation
- For steel and stainless steel
- Universal geometry
- Suitable for thin walled components
S1:
- Soft cutting geometry
- Especially developed for stainless steel
- Problem solver for steel machining
M1:
- Geometry with small negative chamfer
- For medium to high strength materials
- Universal grade for steel (also for stainless steel and cast materials)
- First choice where cutting conditions are solid
ALU:
- Geometry with a sharp edge
- First choice for Aluminium and non-ferrous materials
- Perophery ground insert
- High positive design
- Polished chip breakers
Sorty
AM5040 PVD povlakovaná sorta karbidu
- Jemná zrnitost carbidu + TIALN
- Tvrdá, ale univerzální sorta pro nízké až střední řezné rychlosti
- Hlavní oblast použítí je na nerezové oceli
AP5020 PVD povlakovaná sorta karbidu
- Jemná zrnitost carbidu + TIALN
- Univerzální sorta pro pomalé a střední řezné rychlosti. Hlavní oblast použití je ocel a nerezová ocel, ale je vhodná i na upichování vysokoteplotních slitin a neželeznýcn materiálů.
AP2020 CVD povlakovaná sorta karbidu
- Jemná zrnitost carbidu + vícevrstvý povlak
- Sorta se skvělou kombinací odolnosti proti opotřebení a stálostí řezné hrany. Hlavní oblast použití jsou slitiny oceli a litiny, při stabilních podmínkách taktéž vhodné pro nerezovou ocel na střední a vysoké řezné rychlosti.
AP5030 PVD stupeň karbidového povlaku
- Jemná zrnitost carbidu + TIALN
- Univerzální sorta hlavně pro použití na ocel. Mírně tvrdší substrát (ISO P30-P35) jej činí vhodným také pro nerezovou ocel.
Grades
AM5040 PVD coated carbide grade
- Fine grain carbide + TIALN
- A tough but universal grade for low to medium cutting speeds.
- The main application area is stainless steel.
AP5020 PVD coated carbide grade
- Fine grain carbide + TIALN
- A universal grade for low to medium cutting speed. Main application areas are steel and stainless steel, but also suitable for parting off high temperature alloys and non ferrous materials.
AP2220 CVD coated carbide grade
- Fine grain carbide + multilayer coating
- Grade with excellent combination of wear resistance and cutting edge stability. Main application area are alloyed steel and cast materials, under stable conditions also suitable for stainless steel at medium to high cutting speeds.
AP5030 PVD coated carbide grade
- Fine grain carbide + TIALN
- A universal grade mainly for steel applications. The slightly tougher substrate (ISO P30-P35) makes it also suitable for stainless steel.
