SE zapichování
Radiální zapichování, upichování a soustružení drážek.
Obecné informace

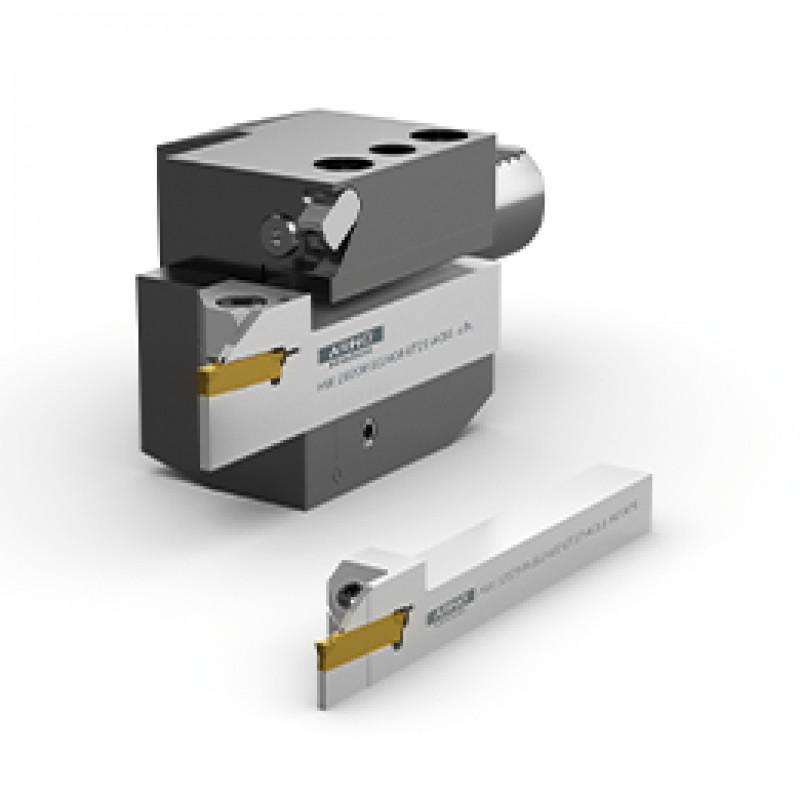

Systém zapichovacího soustružhttps://www.arno.de/en/tools/systems/parting-off-and-grooving/se-groove-turning-systemení SE se systémem ACS (ARNO chladící systém) optimalizuje operace soustružení a zapichování. Tento systém je ekonomickým a efektivním řešením pro radiální zapochování a upichování v šíři od 2 do 6 mm, s hloubkou 12 nebo 21 mm a maximálním průměrem do 140 mm. Vedle monoblokových držáků , které jsou k dispozici s přívodem chladiva buď ze strany, zezadu nebo ze spodní části nástroje, ARNO nyní nabízí držák bez vnitřního chlazení. VBD jsou k dispozici ve 3 různých geometriích.
Všechny držáky s vnitřním chlazením jsou vybaveny dobře známým ARNO-ACS chladícím sytémem®. Tento velmi účinný chladící systém zajišťuje rozprašování chladící kapaliny pod třísku a tím výrazně zlepšuje životnost nástroje.
General information
The SE groove turning system with ACS (ARNO Cooling System) optimizes the turning and groove turning operations. This system is an economical and efficient solution to radial grooving and parting off in widths from 2 - 6mm, depth capacity of either 12 or 21mm and maximum diameter up to 140mm. Beside the mono block holders available with coolant inlet either through the side, from the rear or from the bottom of the tool, ARNO now offers holder without inner cooling. Inserts are available in 3 different geometries.
All holders with through tool coolant are equipped with the well-known ARNO-ACS cooling system®. This very effective coolant system ensures the coolant sprays under the swarf and thereby improves tool life considerably.
Odkaz zde:
Zapichovací systém SE
Podrobnosti
- Efektivní a snadné použití
- Mechanické upínání VBD s pevným dorazem
- Přesné pozicování VBD díky dvojité prismě
- Vložky nemohou být "vytaženy" ven
- Oboustranné VBD s využitím specifických geometrií zajišťují vynikající ekonomické přínosy
- Výjimečné a nákladově efektivní řešení pro zapichování
NOVINKA: Držáky bez vnitřního chlazení
Details
- Effective and easy to use
- Mechanical insert clamping with fixed stop
- Accurate inserts positioning due to double prism location
- Inserts will not be “pulled” out
- Double sided inserts with application specific geometries ensures excellent economic benefits
- An exceptional and cost efficient solution for groove turning
NEW: Holders without through tool coolant
Geometrie
M2:
- První volba pro zapichování a soustružení
- Hlavní použití pro ocel a nerezovou ocel
- Robustní řezná hrana pro maximální rychlosti posuvu a hloubky obrábění
T1:
- Velmi dobrá kontrola a tvorba třísky
- Pro ocel a nerezovou ocel
- Univerzální geometrie obrábění pro tenkostěnné součásti
ALU:
- Geometrie s ostrou hranou
- Prní volba pro hliník a neželezné materiály
- Obvodově broušená VBD
- Vysoce pozitivní geometrie
- Leštěné lamače třísek
Geometry
M2:
- First choice for grooving and turning
- Main application for steel and stainless steel
- Strong cutting edge for maximum feed rates and cutting depths
T1:
- Very good swarf control and formation
- For steel and stainless steel
- Universal geometry machining, for thin-walled components
ALU:
- Geometry with a sharp edge
- First choice for aluminium and non-ferrous materials
- Periphery ground insert
- High positive design
- Polished chip breakers
